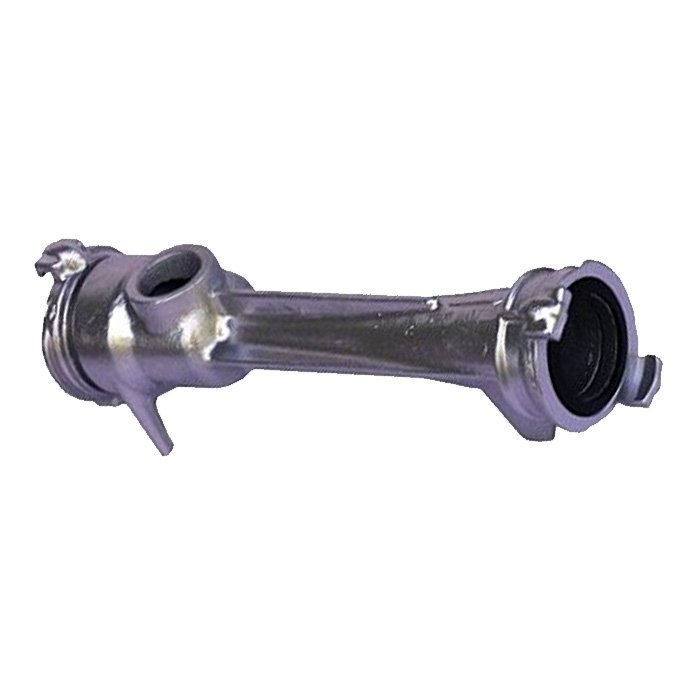

Пеносмеситель ПС-1
-
Назначение
Пеносмеситель ПС-1 на 70 мм предназначен для получения водного раствора пенообразователя, применяемого для образования пены в генераторах пены средней кратности по ГОСТ 12962-80 и стволах воздушно-пенных по ГОСТ 1101-93.
Пеносмесители выпускаются с соединительными головками по ТУУ 29.2-30711025-12-2001, всасывающие рукава по ГОСТ 5398-76.
Принцип работы
Принцип работы пеносмесителя заключается в следующем: вода под рабочим напором поступает в сопло, а из него в горловину диффузора корпуса.
В полости корпуса, примыкающей к соплу, создается разрежение, благодаря которому пенообразователь по рукаву подсасывается в диффузор корпуса, где он смешивается с водой.
Полученный раствор пенообразователя подается затем по напорным рукавам или трубопроводам в генератор пены средней кратности ГПС-600.
Для предотвращения попадания воды в емкость с пенообразователем в случае внезапного повышения давления, на выходе из пеносмесителя (например, при заломе напорных рукавов) предусмотрен обратный клапан. -
Характеристики: Количество подключаемых генераторов ГПС-600, шт 1 Давление перед пеносмесителем, МПа 0,7-1,0 Давление за пеносмесителем, МПа 0,45-0,7 Расход раствора пенообразователя, л/с 5-6 Дозировка пенообразователя ПО-1 по ГОСТ 6948-81, % 4-6 Условный проход всасывающего рукава, мм 16 Условный проход соединительных головок, мм 70 Габаритные размеры (без всасывающего рукава), мм 395 Масса, кг 3,6
-
-
-
